電網上同時存在著諧波電流和諧波電壓，諧波電流與諧波電壓之間的關系是很多人感到迷惑的問題。

首先需要搞清楚諧波電壓與諧波電流的因果關系。

諧波電流是非線性負載產生的，這些非線性負載從電源吸取非正弦波的電流，這些非正弦波電流中包含了諧波電流。

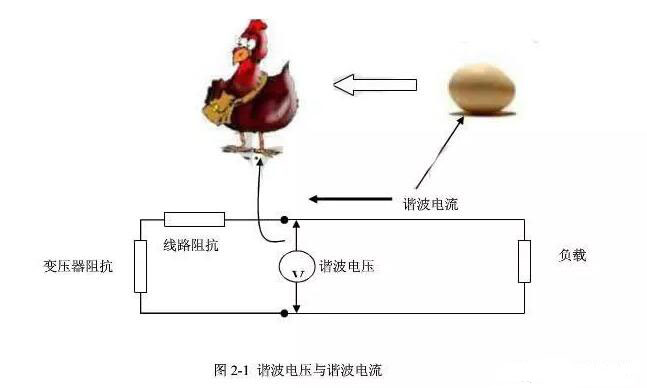

諧波電流流過線路阻抗時，在線路的兩端產生了諧波電壓（歐姆定律），諧波電壓是由諧波電流產生的。打個比方，諧波電流是蛋，在一定條件下(線路存在阻抗)，孵化出了諧波電壓這個雞，（困惑我們的可能還有先有蛋還是先有雞）如圖2-1所示

如果特定的配電系統對于N次諧波電流的阻抗為Z-N,諧波電流IN在配電系統上產生的諧波電壓VN為：VN=IN*ZN式中：電網阻抗ZN包括了變壓器的阻抗和配電線的阻抗，如圖2-1：

這里所說的阻抗包含了電阻和電抗兩部分，電抗部分包含了電感的感抗，和電容的容抗。按照這個概念，將上圖進一步細化，就得到了下圖所示的網絡

圖中的各元素的含義如下：

L1：變壓器繞組電感

R1：變壓器繞組電阻

L2：配電線路分布電感，大約每米1μH

R2：配電線路分布電阻

C1：變壓器繞組電容+補償電容，有系統有補償電容時，可以忽略繞組的電容。

C2：配電線路分布電容：大約每米100pf，當系統有補償電容時，由于其數值很小，可以忽略。

如果不考慮系統有補償電容的情況，并且僅考慮諧波電流（頻率較低），則可以忽略C1、C2；這時系統的阻抗可以簡化為：

Z=R1+R2+Jω(L1+L2)

式中：ω為電流的角頻率，等于2πf，f是電流頻率

從上式可以看出，配電線路對于基波和諧波，以及不同次數的諧波具有不同的阻抗值，諧波的次數越高，阻抗值越大。

電網的阻抗越高，同樣的諧波電流產生的諧波電壓越大。

需要特別注意的是，配電線路的感抗是不容忽視的。

對于標準的電網（提供純凈50hz電壓），其上產生的諧波電壓是由非線性負載發出的諧波電流產生的，同樣的諧波電流在不同的條件下產生的諧波電壓不同，電源越弱（包括小容量的變壓器、自備發電機、UPS電源等），產生的諧波電壓越大；距離電源（變壓器、發電機、UPS等）越遠，諧波電壓越大。有些諧波問題僅在使用應急電源時才暴露出來。
